Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | PVC | Χρώμα: | bk |
|---|---|---|---|
| Μήκος: | Προσαρμοσμένη | Στέγαση: | JST - XH-10 |
| Υψηλό φως: | συγκολλώντας αυτοκίνητο καλώδιο,λουρί καλωδίωσης 9 καρφιτσών |
||

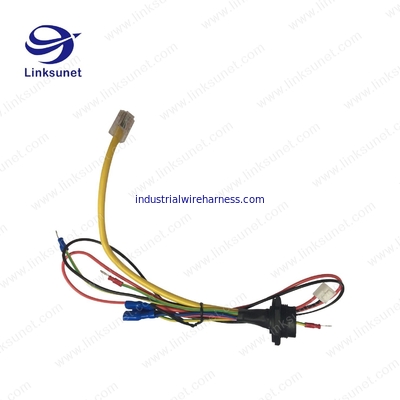

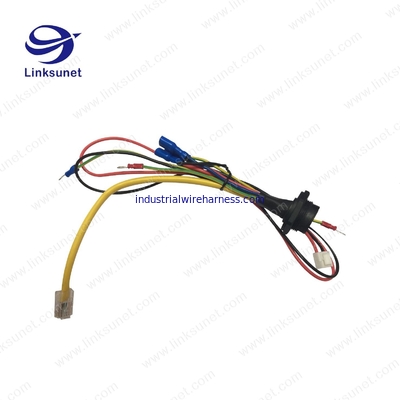

Μέτωπο συνδετήρων οδηγήσεων - η επιτροπή τοποθετεί τον τύπο ξιφολογχών κλειδαριών, η ύλη συγκολλήσεως προσθέτει το συγκολλώντας λουρί καλωδίωσης vhr-8N JST/το PVC/BK
Specifictations
| Αριθμός επαφών | 2 | 3 | 3 | 9 | 18 | 24 | 3+9 | 3+11 |
| Μετρητής καλωδίων | 4.0mm 2 (12AWG) | 8.4mm2 (8AWG) | 0.75mm2 (18AWG) |
0.3mm2 (22AWG) |
2.5mm2 + 0.2mm2 (12AWG + 24AWG) | |||
| Πάχος επιτροπής | Μέγιστο 5.0mm | Μέγιστο 2.2mm | ||||||
| Προστασία του περιβάλλοντος | IP67 | |||||||
| Μηχανική ζωή | 500 κύκλοι ζευγαρώματος | |||||||
| Λειτουργούσα θερμοκρασία | - 45 ℃ ~ 105 ℃ | |||||||
| Εκτίμηση τάσης | 300V | 300V | 300V | 125V | 125V | 300V | 300V | |
| Εκτιμημένο ρεύμα (40 ℃) | 20A | 20A | 50A | 5A | 5A | 20A + 5A | 20A + 5A | |
TVR/VF
Τερματικά δαχτυλιδιών
Ηλεκτρολυτικός χαλκός
Κασσίτερος που καλύπτεται
Εύκολη είσοδος
P.V.C.insulation
Αριθ.: E185793 (Ν) σειρά VF1.25 VF5.5
| ΑΡΙΘΜΟΣ ΜΕΡΩΝ | ΤΥΠΟΣ | ΣΕΙΡΑ ΚΑΛΩΔΙΩΝ | Ø Δ | Χ | Φ | Β | Ø d2 | Λ | ΧΡΩΜΑ | Μέγιστο ρεύμα | Πτυχώνοντας εργαλεία | |
| AWG/MCM | mm2 | |||||||||||
| 00101 | 0.75 - 3 | 22 - 16 | 0.2 - 1.0 | 3.5 | 9.6 | 4.3 | 5.5 | 3.2 | 16.5 | ΚΟΚΚΙΝΟΣ | 10A | YYT - 1 YYT - 7 2026NJ |
| 00102 | 0.75 - 4 | 6.6 | 8 | 4.3 | 20.2 | |||||||
| 00103 | 0.75 - 5 | 6.6 | 8 | 5.3 | 20 | |||||||
| 00104 | 1.25 - 3S | 22 - 16 | 0.5 - 1.6 | 4 | 10.6 | 4.3 | 5.5 | 3.2 | 17.7 | 19A | ||
| 00105 | 1.25 - 3 | 4.3 | 5.5 | 3.7 | 17.7 | |||||||
| 00106 | 1.25 - 3M1 | 6.6 | 6.6 | 3.2 | 20.5 | |||||||
| 00107 | 1.25 - 3M | 6.6 | 6.6 | 3.7 | 20.5 | |||||||
| 00108 | 1.25 - 4 | 7.3 | 8 | 4.3 | 21.9 | |||||||
| 00109 | 1.25 - 4M | 6.6 | 6.6 | 4.3 | 20.5 | |||||||
| 00110 | 1.25 - 5 | 7.3 | 8 | 5.3 | 21.9 | |||||||
| 00111 | 1.25 - 6 | 11.4 | 11.6 | 6.4 | 27.8 | |||||||
| 00112 | 1.25 - 8 | 11.4 | 11.6 | 8.4 | 27.8 | ΜΠΛΕ | 27A | |||||
| 00113 | 2 - 3 | 16 - 14 | 1.0 - 2.6 | 4.7 | 10.7 | 7.7 | 8.5 | 3.2 | 22.7 | |||
| 00114 | 2 - 3M | 6.3 | 6.6 | 3.7 | 20.3 | |||||||
| 00115 | 2 - 4 | 7.7 | 8.5 | 4.3 | 22.7 | |||||||
| 00116 | 2 - 4M | 6.3 | 6.6 | 4.3 | 20.3 | |||||||
| 00117 | 2 - 5 | 7.2 | 9.5 | 5.3 | 22.7 | |||||||
| 00118 | 2 - 6 | 11 | 12 | 6.4 | 27.7 | |||||||
| 00119 | 2 - 8 | 11 | 12 | 8.4 | 27.7 | |||||||
| 00120 | 2 - 10 | 13.9 | 13.6 | 10.5 | 31.4 | |||||||
| 00121 | 3.5 - 4 | 12 - 10 | 2.6 - 4.6 | 5.8 | 13.5 | 8.2 | 9.5 | 4.3 | 26.5 | ΚΙΤΡΙΝΟΣ | 37A | |
| 00122 | 3.5 - 5 | 8.2 | 9.5 | 5.3 | 26.5 | |||||||
| 00123 | 3.5 - 6 | 8.5 | 12 | 6.4 | 28 | |||||||
| 00124 | 5.5 - 3 | 12 - 10 | 4.6 - 6.6 | 6.2 | 13.6 | 8.2 | 9.5 | 3.7 | 26.6 | 48A | ||
| 00125 | 5.5 - 4 | 8.2 | 9.5 | 4.3 | 26.6 | |||||||
| 00126 | 5.5 - 5 | 8.2 | 9.5 | 5.3 | 26.6 | |||||||
| 00127 | 5.5 - 6 | 13 | 12 | 6.4 | 32.6 | |||||||
| 00128 | 5.5 - 8 | 13.7 | 15 | 8.4 | 34.8 | |||||||
| 00129 | 5.5 - 10 | 13.7 | 15 | 10.5 | 34.8 |
|||||||
JST XAP
| Εικόνα | Αριθμός μερών κατασκευαστών | Περιγραφή | Τύπος συνδετήρων | Τύπος επαφών | Αριθμός θέσεων | Πίσσα | RoHS |
 |
XAP - 02V - 1 | ΚΑΤΟΙΚΊΑ XA 2POS 2.5MM CONN | Δοχείο | Θηλυκή υποδοχή | 2 | 0,098 «(2.50mm) | |
|
XAP - 03V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 3 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 3 | 0,098 «(2.50mm) | |
|
XAP - 05V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 5 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 5 | 0,098 «(2.50mm) | |
|
XAP - 04V - 1 | CRIMP XA CONN DISCON ΎΦΟΣ 4POS | Δοχείο | Θηλυκή υποδοχή | 4 | 0,098 «(2.50mm) | |
|
XAP - 07V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 7 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 7 | 0,098 «(2.50mm) | |
|
XAP - 08V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 8 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 8 | 0,098 «(2.50mm) | |
|
XAP - 09V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 9 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 9 | 0,098 «(2.50mm) | |
|
XAP - 10V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 10 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 10 | 0,098 «(2.50mm) | |
|
XAP - 12V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 12 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 12 | 0,098 «(2.50mm) | |
|
XAP - 13V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 13 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 13 | 0,098 «(2.50mm) | |
|
XAP - 11V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 11 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 11 | 0,098 «(2.50mm) | |
|
XAP - 06V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 6 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 6 | 0,098 «(2.50mm) | |
|
XAP - 14V - 1 | CONN XA ΠΟΥ ΣΤΕΓΆΖΕΙ 14 POS 2.5MM | Δοχείο | Θηλυκή υποδοχή | 14 | 0,098 «(2.50mm) | |
UL τυποποιημένη εσωτερική καλωδίωση
UL1007 Hook-up καλώδιο
UL1015 Hook-up καλώδιο
UL1061 Hook-up καλώδιο
UL1185 ενιαίο προστατευμένο αγωγός καλώδιο
UL1316 ενισχυμένο Hook-up καλώδιο
Μονωμένο FEP καλώδιο UL1330
UL1430 διασυνδεμένο μονωμένο PVC καλώδιο
UL1452 ενισχυμένο Hook-up καλώδιο
UL1533 ενιαίο προστατευμένο αγωγός καλώδιο
UL1569 Hook-up καλώδιο
UL1571 Hook-up καλώδιο
UL1672 ενισχυμένο Hook-up καλώδιο
Μονωμένο FEP καλώδιο UL10064
UL10086 υψηλής θερμοκρασίας ανθεκτικό Hook-up καλώδιο
UL10097 διασυνδεμένο μονωμένο PVC καλώδιο
UL10272 Hook-up καλώδιο
UL10308 υψηλής θερμοκρασίας ανθεκτικό Hook-up καλώδιο
UL2464 πολυαγωγού προστατευμένο καλώδιο
UL2468 επίπεδο καλώδιο κορδελλών
UL2509 πολυαγωγού καλώδιο
UL2517 πολυαγωγού προστατευμένο καλώδιο
UL2547 πολυαγωγού προστατευμένο καλώδιο
UL2552 πολυαγωγού προστατευμένο καλώδιο
UL2576 πολυαγωγού καλώδιο
UL2586 πολυαγωγού καλώδιο
UL2651 επίπεδο καλώδιο κορδελλών
UL2725 πολυαγωγού προστατευμένο καλώδιο
UL2835 πολυαγωγού προστατευμένο καλώδιο
UL2854 πολυαγωγού προστατευμένο καλώδιο
UL2919 πολυαγωγού προστατευμένο καλώδιο χαμηλής τάσης
UL20276 πολυαγωγού προστατευμένο καλώδιο
UL20379 πολυαγωγού προστατευμένο καλώδιο
UL21149 πολυαγωγού προστατευμένο καλώδιο
UL21520 πολυαγωγού καλώδιο
UL3443 Hook-up καλώδιο
Αλόγονο-ελεύθερο καλώδιο UL
UL11027 Hook-up καλώδιο
UL10983 ενιαίο προστατευμένο αγωγός καλώδιο
UL10982 Hook-up καλώδιο
UL10981 Hook-up καλώδιο
UL10984 ενισχυμένο Hook-up καλώδιο
UL10986 ενιαίο προστατευμένο αγωγός καλώδιο
UL10987 Hook-up καλώδιο
UL11025 Hook-up καλώδιο
UL11028 Hook-up καλώδιο
UL11029 Hook-up καλώδιο
UL11045 ενισχυμένο Hook-up καλώδιο
UL11047 ενισχυμένο Hook-up καλώδιο
UL21451 διπλό προστατευμένο καλώδιο
UL21452 διπλό προστατευμένο καλώδιο
UL21455 πολυαγωγού προστατευμένο καλώδιο
UL21456 πολυαγωγού προστατευμένο καλώδιο
UL21457 πολυαγωγού προστατευμένο καλώδιο
UL21458 επίπεδο καλώδιο κορδελλών
UL21461 πολυαγωγού προστατευμένο καλώδιο
UL21474 πολυαγωγού προστατευμένο καλώδιο
UL21476 πολυαγωγού προστατευμένο καλώδιο
UL21515 επίπεδο καλώδιο κορδελλών
UL21517 πολυαγωγού προστατευμένη επίπεδη κορδέλλα Wiree
Βιομηχανικό ηλεκτρικό καλώδιο
Εύκαμπτο ενιαίο καλώδιο πυρήνων
Εύκαμπτο Multi-core Torsion καλώδιο
Εύκαμπτο Multi-core προστατευμένο/μη-προστατευμένο καλώδιο ελέγχου
Τυποποιημένο καλώδιο VDE
Ενιαίος πυρήνας LifY, πρόσθετα λεπτά καλώδια με την υψηλότερη ευελιξία
Καλώδιο LIYY-εντολής (ύφος 2464/300 Β, (80°C)
LIYY-TP-εντολή καλώδιο-που στρίβεται (ύφος 2464/300 Β, (80°C)
LIYCY-προστασία του καλωδίου εντολής (ύφος 2464/300 Β, (80°C)
LIYCY-TP-προστατεύοντας την εντολή καλώδιο-που στρίβεται (ύφος 2464/300 Β, (80°C)
Αυτοκίνητο καλώδιο
Flry-αυτοκίνητη σειρά καλωδίων
Flry-β αυτοκίνητη σειρά καλωδίων
Αυτοκίνητη σειρά καλωδίων FLRYW
Αυτοκίνητη σειρά καλωδίων TWP
Αυτοκίνητη σειρά καλωδίων TXL
Αυτοκίνητη σειρά καλωδίων GXL
Αυτοκίνητη σειρά καλωδίων AVS
Αυτοκίνητη σειρά καλωδίων AVSS
Χαρτοκιβώτια εξαγωγής
(406mm*306mm*250mm)
|
|
|
|
|
|
